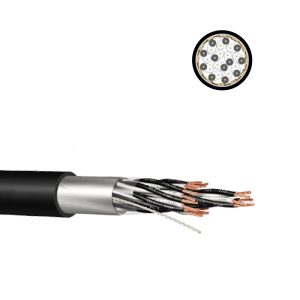

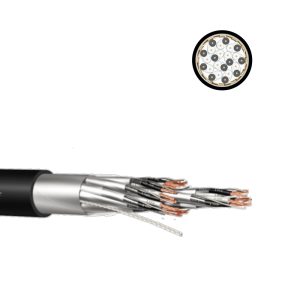

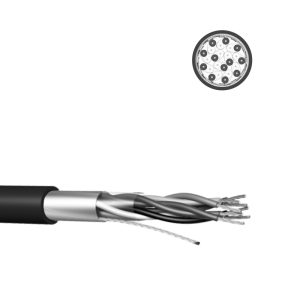

کابل ابزار دقیق برای مسیرهای سیگنال و اندازه‌گیری انتخاب می‌شود. مدل‌های این دسته شامل ساختارهای تک و چندزوجی یا چندرشته‌ای، شیلد کلی یا تکی و کلی، و گزینه‌های مسلح هستند. نوع سیگنال و شرایط مسیر، نقطه شروع انتخاب‌اند؛ صرف وجود شیلد، عملکرد یکسان همه مدل‌ها را تضمین نمی‌کند.
ساختار زوجی و نوع شیلد
در مدل‌های زوجی، آرایش زوج‌ها و شیلد هر زوج یا مجموعه کابل باید با نیاز مدار تطبیق داده شود. شیلد کلی و شیلد تکی و کلی ساختار یکسانی ندارند. انتخاب آن‌ها را براساس الزامات تجهیزات و محیط الکترومغناطیسی مسیر انجام دهید.
تفاوت حفاظت مکانیکی و حفاظت سیگنال
در مسیر صنعتی ممکن است هم حفاظت مکانیکی و هم کنترل تداخل لازم باشد. زره برای شیلد جایگزین محسوب نمی‌شود. در این دسته می‌توانید مدل‌های شیلددار مسلح و غیرمسلح را جداگانه بررسی کنید.
اطلاعات فنی لازم پیش از سفارش
نوع سیگنال، تعداد زوج یا رشته، سطح مقطع، طول مسیر و الزامات عایق را مشخص کنید. اگر مدار به پارامترهایی مانند ظرفیت خازنی یا مشخصات ویژه ارتباطی وابسته است، حدود موردنیاز را از مدارک تجهیزات استخراج و با دیتاشیت کابل مقایسه کنید.
چه مواردی بر پیشنهاد قیمت اثر دارند؟
تعداد زوج‌ها، شیلد تکی یا کلی، زره و جنس عایق و روکش باعث تفاوت ساختار و قیمت می‌شوند. برای استعلام قابل مقایسه، این موارد و متراژ را به‌صورت یک مشخصات فنی واحد ارسال کنید.
بررسی مشخصات مدل‌های این دسته
سوالات متداول کابل‌های ابزار دقیق
کابل ابزار دقیق چه تفاوتی با کابل کنترل دارد؟
کابل ابزار دقیق معمولاً برای نیازهای مدار سیگنال و اندازه‌گیری انتخاب می‌شود؛ ساختار زوج‌ها و ویژگی‌های الکتریکی اهمیت دارند. جایگزینی با کابل کنترل باید براساس الزامات سیگنال و تجهیزات بررسی شود.
شیلد کلی کافی است یا شیلد هر زوج هم لازم است؟
به نوع سیگنال، حساسیت مدار و مشخصات پروژه بستگی دارد. اگر طراحی شیلد تکی و کلی می‌خواهد، شیلد کلی به‌تنهایی معادل آن نیست.
آیا شیلد همه نویزها را حذف می‌کند؟
خیر. نتیجه به ساختار کابل، مسیر عبور، اتصال شیلد و طراحی سیستم وابسته است. وجود شیلد به‌تنهایی تضمین انتقال بدون تداخل نیست.
شیلد باید از یک طرف وصل شود یا دو طرف؟
این تصمیم به نوع سیگنال و طرح اتصال زمین و الزامات تجهیزات بستگی دارد. دستورالعمل تجهیزات و نقشه پروژه مبناست؛ یک نسخه واحد برای همه مدارها مناسب نیست.
